Patentux es un software especializado en el reconocimiento de matrículas
vehiculares a partir de la fotografía digital de ésta. Para ello, se aplican los más modernos
algoritmos desarrollados para OCR (Optical Character Recognition). Además
incluye la integración de una Base de Datos, encargada de mantener la información
detallada asociada a cada una de las matrículas que se necesiten integrar a
este software.

PatenTux es un software que pretende reemplazar a los dispositivos anexos
al vehículo para acceder a recintos (controles remotos, tarjetas, llaves, etc), por un
sistema automátizado, que sea capaz de diferenciar usuarios y permitir la entrada a
las matrículas autorizadas.

Este proyecto pretende ser pionero en la automatización
de estos procesos en Chile.



-Requerimientos-

PatenTuX ha sido diseñado para correr bajo el Sistema Operativo GNU/Linux. En particular fue desarrollado sobre la Distribución Linux Mandrake 9.0, por lo cual se asegura que si se instalan los mismos paquetes debería funcionar a la perfección. Estos paquetes son:

      • mysql-3.23.52
      • libmysql10-3.23.52
      • TCL/TK 8.4 o posterior
      • BWidget-1.6.0 o posterior
      • Tix8.1 o posterior
      • ImageMagick 5.4.8.3

Estos paquetes deberían estar incluidos en los Cds de instalación de su Distribución Linux.



-Instalación-

Siga los siguientes pasos para la correcta instalación de PatenTuX en su equipo:

    1. tar xvfz patentux-1.0.tar.gz
    2. cd patentux
    3. ./configure
    4. make
    5. make install

-¿Cómo se Ocupa?-

Para ocupar la aplicación PatenTuX es necesario ejecutar en cualquier carpeta el siguiente comando:

./PatenTuX

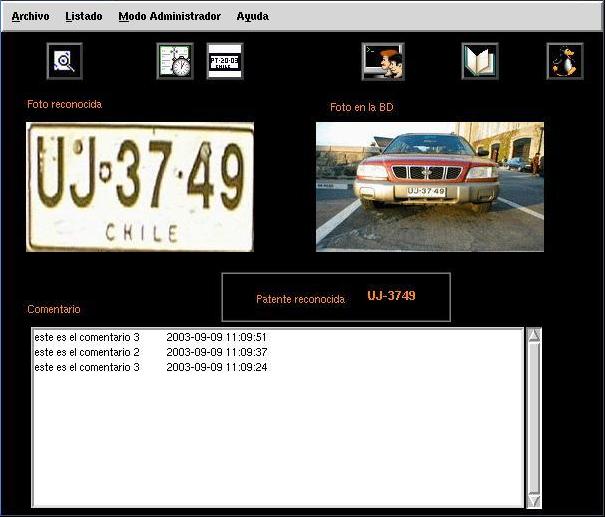

Lo cual abrirá una aplicación gráfica la cual posee las siguientes opciones:

Click sobre los botones e imagenes para ver la descripción.

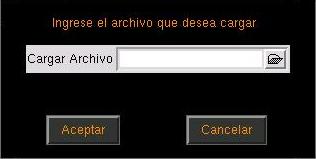

Abrir Archivo

En esta opción se abrirá una ventana para que seleccione la fotografía de la patente que se desea reconocer.

<<VOLVER>>

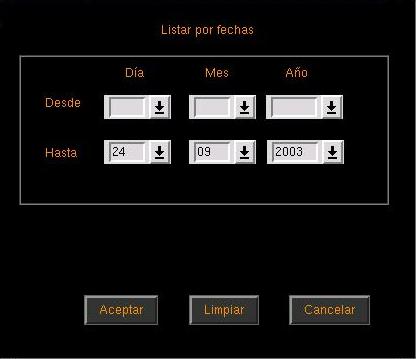

Listado por Fecha

Con esto, se abrirá una nueva ventana en la cual deberá ingresar el periodo de tiempo en el que se desea listar los accesos.

Luego click en aceptar y se generará el listado de los accesos de entre esas fechas.

<<VOLVER>>

Listado por Patente

Se solicitará seleccionar una patente de la lista. Luego click en aceptar y se generará el listado de los accesos de esa patente.

<<VOLVER>>

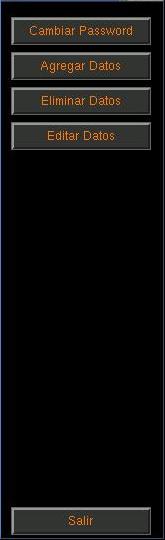

Cambio al Usuario Administrador

En este modo, el administrador deberá proveer una clave para poder ingresar a administrar la Base de Datos. Se abrirá una nueva ventana, a la derecha de la principal, la que permitirá:

Cambiar Password

El administrador podrá cambiar su password con esta opción proporcionando el password anterior.

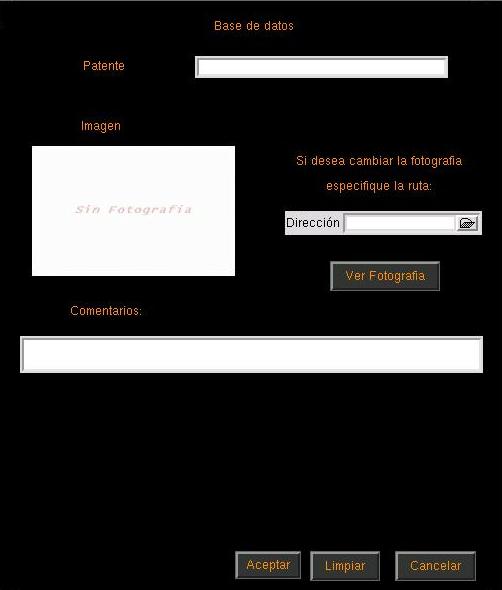

Agregar Datos

Agrega datos de automóviles que se deseen mantener en la Base de Datos. Se desplegará la siguiente ventana:

Insertar patente:

Permite insertar a mano el string de la patente del automóvil que se desea agregar a la Base de Datos.

Ver Fotografía

Previsualiza la fotografía recién cargada.

Comentario

Agregar un comentario por defecto a la fotografía ingresada.

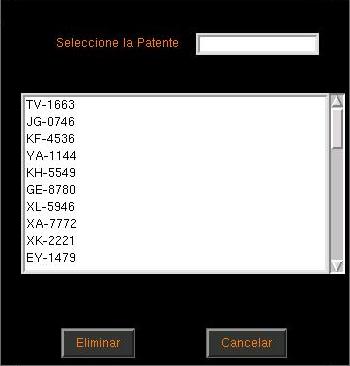

Eliminar Datos

El administrador podrá seleccionar de una lista la patente que desee eliminar.

Editar Datos

Aparecerá una ventana donde el administrador seleccionará la patente a editar. Otra ventana, idéntica a la de agregar datos , pero con los datos de la patente seleccionada, será la encargada de proporcionar la información que el administrador desee modificar.

Salir

Sale del modo Administrador


<<VOLVER>>

Ayuda

¿Donde crees que estás?.

<<VOLVER>>

Salir

Precisamente eso.

<<VOLVER>>

Mostrar Fotografía Analizada

En este sector se muestra la fotografía cargada por el usuario y la cual PatenTuX será el encargado de procesar para extraer la patente.

<<VOLVER>>

Patente Reconocida

Es el string reconocido por el software dada la fotografía ingresada.

<<VOLVER>>

Foto en la Base de Datos

Es la foto en guardada en la Base de Datos relativa a la patente anteriormente reconocida.

<<VOLVER>>

Comentarios

Se van agregando los comentarios guardados en la Base de Datos acerca de los accesos de la patentes.

<<VOLVER>>

-¿Cómo Trabaja?

  1. Toma la fotografía recortada y rotada de una patente.
  2. Aplica un método basado en la gradiente de Sobel para determinar los bordes de los caracteres y así poder binarizar la imagen.
  3. Se aplican algoritmos heurísticos para desechar los bordes de la patente y dejar sólo el área de los carateres.
  4. Se recortan los caracteres basandose en los histogramas verticales y horizontales de la imagen.
  5. Una vez conseguido los carateres, se extraen características direccionales basadas en el gradiente de Kirsch (las diagonales, las horizontales, las verticales y la general).
  6. Con la matriz del caracter y las características de Kirsch se pasa esta información a una red neuronal feed-forward de cinco bloques de 4x4 conectados con una capa oculta distinta para cada bloque y una capa de salida unida a las capas ocultas, la que deberá distinguir entre los distintos tipos de números o letras (En realidad, trabaja con 2 redes neuronales, una para los números y otra para las letras).
  7. Ahora que se han reconocido los caracteres se pasa el string de la patente a la base de datos, la cual provee el control de los accesos, por ejemplo, a un recinto de la patente reconocida.
  8. PatenTuX muestra en pantalla el string reconocido y la foto asociada guardad en la Base de Datos. Si no existiese, cargará la foto del supuesto ingreso actual, o sea, la foto cargada por el usuario.

-Proyecciones-

Esta aplicación es sólo un prototipo, puesto que no considerá la extracción de la patente en sí, sino que trabaja en base a una imagen recortada de la foto original de ésta y además rotada antes de pasársela a PatenTuX para que la procese. Se espera que en los próximos meses, en base a un análisis morfológico de la fotografía completa se logre extraer la imagen de la patente y además rotarla.

-Licencias-

General Public Licence

Lesser GPL

Free Documentation Licence

-Download-

Baja la primera versión de PatenTuX
DOWNLOAD
